EN 353-1:2014垂直防墜落係統標準

    2004 年，英國健康與安全執行局 (HSE) 發布了關於 EN 353-1:2002 的安全警告，該標準涉及導向型防墜器，包括固定梯子和其他垂直結構上常見的剛性錨索。HSE 從各個委員會、製造商和最終用戶那裏收到的信息引發了人們對使用此類產品的擔憂，此前已報告了嚴重傷害和一些死亡案例。這是由於用戶向後跌倒造成的，因此由於垂直於線的力而沒有接合鎖定裝置。

從那時起，EN 353-1:2002 已因安全原因被撤銷，並由 EN 353-1:2014 取代。這引入了各種鎖定測試，包括回退測試以及其他功能測試，以考慮任何可預見的類似事件。商通檢測可根據EN 353-1:2014進行測試，幫助製造商改進產品並檢查產品是否符合EN 353-2:2014的要求。

EN 353-1:2014測試項目：

材料和結構：

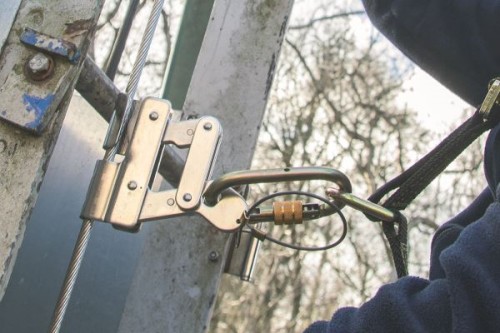

    導向型防墜器（本文簡稱“防墜器”）由沿固定軌道移動的行走裝置或由鋼或鍍鋅鋼製成的鋼絲或鋼絲製成，最小直徑為 8 毫米，固定在兩點之間線張力為 0.25 kN 或更大。通常包括一個能量耗散元件，或者在頂部錨上，或者在行進設備和用戶之間的連接元件上。能量耗散元件旨在吸收墜落的力量，並使用戶受到的力量保持在 6 kN 以下。

防墜器，包括剛性錨索，應具備防止墜落防護器在連接或安裝到剛性錨索時方向不正確的能力，因為這些裝置設計為僅在一個方向上鎖定。

用戶和防墜器之間的連接元件必須永久連接到防墜器上，以防止用戶更換它。此外，不得使用或添加其他連接元件，因為這樣的改變會增加自由落體距離和通過係統施加的力的大小，從而直接影響墜落特性，導致係統可能無法按照規定阻止墜落符合 EN 353-1:2014。

防墜器必須在沒有人工幹預的情況下在兩個方向上自由移動，以免妨礙用戶可能進行的任何活動以及他或她自由攀爬的能力。

U 形螺栓夾——包括符合 EN 13411-5 的那些——不得用於在由鋼絲繩製成的剛性錨索中形成頂部端接（即，在錨索的工作長度之上）。U 型螺栓可用於鋼絲繩的下端，因為它們在係統墜落時不會承重。

靜態強度：

靜態力用於衡量係統的強度並應用安全係數，這些力不會在正常使用中通過係統或用戶傳遞。施加力的速度比動態測試（本文後麵提到的）慢得多，並且以受控的速度施加，以免對係統造成衝擊負載。

旨在保持永久安裝的非金屬材料現在需要具有 22 kN 的靜態強度，以涵蓋由於磨損和風化而可能導致的服務退化。對於使用後移除的非金屬部件，這不是必需的，因為這些部件將根據製造商的說明安全存放。

已經引入了能量耗散元件的預加載，以檢查它不會在正常服務中預期的負載下過早展開，用戶以任何方式將其體重施加到剛性錨索上。

防墜器和剛性錨索承受 15 kN 的力進行靜態強度測試。這是基於 2.5 倍的安全係數和 6 kN 的最大跌落製動力。

用戶的負載必須低於 6 kN。但是，錨點上的負載可能會超過此值。如果在動態性能測試期間錨點的負載超過 6 kN，則剛性錨索將在動態性能測試期間以 2.5 倍最大記錄力進行靜態測試。

如果設備不能圍繞剛性錨索自由旋轉，則靜態施加 1 kN 的側向載荷。此要求是為了檢查防墜器不會因用戶的橫向移動而脫離剛性錨索。這通常不是鋼絲繩係統的問題，但對於包含鋼軌錨索係統的係統來說更是如此，因為它們不允許任何橫向移動。

動態性能：

動態測試使用最壞情況模擬墜落，最大用戶重量和自由落體將所有可用能量投入墜落。這些測試在質量快速加速和減速時向係統施加衝擊載荷。如果用戶跌倒，在現實生活中可能會看到這種力。

一般而言，人體體質可按類型、大小和構成進行分類，可定義為 i)“內胚型”——以身體脂肪占優勢為特征，ii)“中胚型”——以發達的肌肉組織為特征，以及 iii ) 'ectomorph' – 以缺乏大量脂肪或肌肉組織為特征。在動態條件下，這些不同的體質會產生不同的結果。

為了測試的一致性和可重複性，性能測試使用 100 kg 的剛性鋼塊進行，代表單個用戶。

性能測試的目的是確認墜落製動符合測試要求，從而將製動力和距離保持在最低水平，以防止對用戶造成傷害。

在動態性能測試期間，測量用戶和錨固係統的負載。對用戶施加的力不得超過 6 kN。然而，錨固力可以超過此值，但仍必須具有 2.5 倍的強度安全係數。墜落製動器必須在 0.5 m 以內齧合，並且用戶的最大製動距離不能超過 1 m。

功能測試：

    功能測試的目的是使用製造商指定的最小和/或最大額定負載，在可預見的使用條件下確認防墜器鎖定功能的正確操作。功能測試沒有力要求，因為這些是在動態性能測試中測量的。然而，相同的要求仍然適用於動態性能——防墜器應在 0.5 m 以內齧合，用戶的製動距離應保持在 1 m 以下。

    這些功能測試現在已經取代了本標準先前版本中的鎖定測試。這是因為舊的鎖定測試僅測試設備使用至少 5 公斤鎖定，並沒有測量設備鎖定所需的時間或用戶的逮捕距離。這些測試的測試質量也已增加，以最能代表最終用戶。

低溫功能：

此測試的目的是檢查防墜器在低溫（即不超過-30°C）下的鎖定功能。該測試使用 100 kg 剛性鋼測試質量進行。根據工程公差，低溫可能會因金屬部件收縮而影響防墜器的接合能力。

在2014（修訂前）版標準中，導向式防墜器樣品在10-30℃的水中浸泡5分鍾，然後掛在錨索上晾幹15分鍾。從剛性錨索上取下後，避雷器將在製造商聲稱的最低溫度（至少 -30ºC）下放置至少四個小時。

在 A1:2017 修正案中，取消了樣品在低溫下浸入水中的要求。

最小距離最小/最大用戶重量：

    該測試用於檢查當用戶盡可能靠近剛性錨索並與防墜器接觸時防墜器的鎖定功能。由於導向型防墜器主要在杠杆上工作，該杠杆壓縮剛性錨索以增加摩擦力並在墜落期間充當製動機構，因此用戶與防墜器之間的距離縮短可能會對杠杆產生不利影響從事。

回退最小/最大用戶重量：

    用戶在使用過程中存在向後跌倒的風險，並且已經在回退功能測試中解決了這個問題。在未鎖定的情況下，負載被施加到防墜器上，以表示在使用中可能預期的典型向後負載。與最小距離類似，遠離係統施加的力可能再次影響防墜器的鎖定能力。

在導向支架上：

導向支架用於鋼絲係統，以減少用戶傾斜時鋼絲偏離攀爬表麵的偏轉。導向型係統主要是一個防墜器，盡管它限製了用戶在設定的攀爬路徑上的移動。

引入了導向支架的功能測試，以檢查防墜器的鎖定功能。它還評估了當防墜器直接放置在導向支架上時發生墜落時導向支架在鋼絲繩製成的剛性錨線上的完整性。導向支架不應妨礙防墜器阻止墜落的能力。

側身墜落：

    高空作業時，作業區域可能偏向使用者一側。如果用戶在向一側傾斜時跌倒，他或她將在跌倒時擺回中心，產生鍾擺運動，這可能不會與防墜器接合或可能導致防墜器在跌落過程中脫離。

在新的功能測試中已經解決了在橫向方向加載導向型防墜器的可能性。側向測試僅使用最大速率載荷進行，因為這將對防墜器和剛性錨索施加更高的應力。該測試僅適用於防墜器因導向支架或中間支架或包含導軌的係統而無法圍繞剛性錨索自由旋轉的情況，因為這些都不允許任何橫向移動。

側向傾斜錨（如果繩索可以與垂直線成最大 15 度角使用）：包括此測試以涵蓋可預見的使用條件。由於這些係統主要安裝在梯子上，為了符合 EN ISO 14122 的所有部分 - “機械安全 - 機械的永久通道”標準和關於梯子允許傾斜度的 ISO 標準，此功能測試涵蓋了角度與垂直方向成 15 度。

耐腐蝕性：

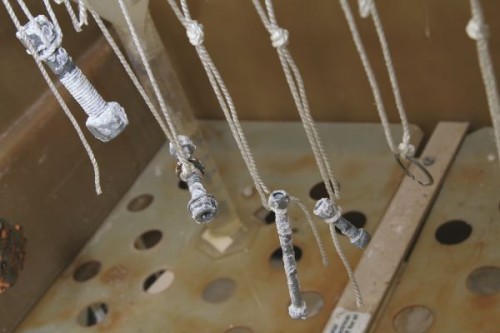

當金屬部件暴露在自然環境中時，它們會隨著時間的推移而腐蝕——除非對它們進行處理以減緩這種影響。關鍵部件生鏽可能會影響防墜器的正常工作能力或導致設備的結構完全失效。

與之前的 24 小時腐蝕測試相比，金屬部件的腐蝕測試現在通過 48 小時的暴露時間進行評估。額外暴露在中性鹽霧中可能會導致已用於僅需 24 小時暴露的產品上的金屬部件出現故障。這個更長的測試可能會強調需要改變金屬部件上的塗層以滿足新的要求。

標記：

EN 353-1:2002 和 EN 353-1:2014 在標記方麵的唯一變化是現在必須在防墜落裝置上標記最小和最大額定載荷。
